I. Mô tả hệ thống.

1, Nguyên tắc  hoạt động của hệ thống.

Hệ thống hoạt động dựa trên công nghệ dùng thẻ không tiếp xúc và nguyên tắc kiểm tra số ID của tất cả những cá nhân vào ra hay chấm công

Tại lối vào ra được đặt hai đầu đọc, 1 tại lối vào, 1 cho lối ra. Mỗi một cá nhân sẽ được cấp phát một thẻ (Tương ứng với một số ID của cá nhân đó), và thẻ đó sẽ được đăng ký vào hệ thống.

Khi người đó ra hay vào sẽ phải đưa thẻ đến gần đầu đọc một khoảng cách 5-10cm, đầu đọc sẽ nhận ra được số ID của thẻ và sẽ truyền dữ liệu của thẻ về máy tính. Dữ liệu này sẽ được lưu vào trong bộ nhớ và máy tính sẽ kiểm tra, so sánh với các dữ liệu đã được nạp sẵn trong máy, nếu thông tin hợp lệ (tức là thẻ đã được đăng ký) thì coi như là một lần chấm công hoặc sự kiện vào ra hợp lệ và khoá cửa sẽ mở, nếu như thông tin không hợp lệ thì ngay lập tức đầu đọc sẽ đưa ra tín hiệu báo hiệu bằng còi hoặc đèn, thời gian đọc thẻ chỉ hết khoảng 200ms.

Tất cả các sự kiện vào ra của mọi người sẽ được lưu vào phần mềm để tổng hợp từ đó tạo ra các bản báo cáo: Báo cáo thời gian làm việc, báo cáo thời gian vắng mặt, báo cáo đi sớm về muộn hoặc dùng để tính ra lương của từng người...

2, Chức năng hệ thống.

·      Kiểm soát vào ra kết hợp chấm công cho một cửa hoặc nhiều cửa

·      Có thể phân quyền vào ra tại từng khu vực, từng thời gian biểu cụ thể

·      Có chế độ chống quay vòng thẻ nhiều lần (Antipassback) làm giảm gian lận khi sử dụng thẻ

·      Tất cả các dữ liệu chấm công là trung thực, khách quan

·      Cho phép phân thành nhiều ca, kíp

·      Giảm tối đa chi phí quản lý, chấm công cho nhân viên

·      Kiểm tra các sự kiện vào ra, chấm công của nhân viên rất đơn giản, nhanh chóng.

II, Thiết bị cho hệ thống.

·      Bộ điều khiển ICON100

·      Đầu đọc thẻ IP10

·      Khoá cửa thả chốt

·      Thẻ không tiếp xúc IPC80 (IPC170)

·      Bộ nguồn có sạc

·      Phần mềm quản lý, chấm công eWatchPro

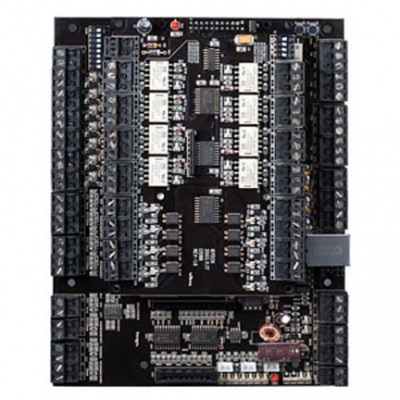

1, Bộ điều khiển ICON100

Bộ điều khiển vào ra STAR ICON100 được thiết kế với nhiều tính năng thông minh, cùng với bộ vi xử lý 8 bit đa chức năng cùng với phần mềm điều khiển, ta có thể ứng dụng được rất nhiều chức năng cho các bài toán phức tạp khác nhau, hơn thế nữa về mặt kinh tế thì nó rất phù hợp với người tiêu dùng về giá cả nhưng vẫn dữ được tính tin cậy và sự tiện dụng của nó.

Với bộ điều khiển này nó cho phép ta đăng kí được 500 đến 10000 mã nhận dạng cá nhân và nhớ được 2500 đến 7250 các sự kiện. STAR ICON100 cung cấp cho ta 4 đầu vào riêng biệt khác nhau như: nút ấn, tiếp điểm từ, đầu báo cháy, v.v....

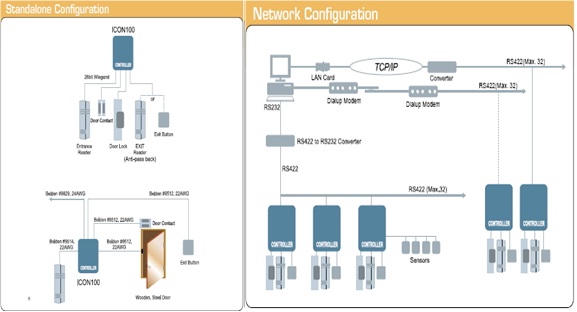

STAR ICON100 có thể đứng độc lập và tạo thành một hệ riêng nhưng nó cũng có thể tạo thành mạng bằng cách ghép nhiều bộ STAR ICON100 lại với nhau thông qua cổng truyển thông RS422 và RS232. Tất cả các dữ liệu như thêm xoá mã nhận dạng cá nhân, các tiếp điểm vào ra, thời gian thực, thời gian biểu,  các sự kiện đều có thể tải lên hoặc tải xuống từ máy tính. Các trạng thái làm việc của STAR ICON100 được thể hiện dựa trên trạng thái của 3 đèn LED ở trên bo mạch. Bộ điều khiển vào ra STAR ICON100 đưa đến cho chúng ta tất cả các giải pháp về điều khiển vào ra giá cả hợp lý và đáp ứng được các yêu cầu khắt khe trong công tác đảm bảo an ninh.

Các thông số cơ bản

-             Điều khiển 1 cửa vào ra.

-             2 cổng dùng cho đầu đọc thẻ, dữ liệu đầu ra dạng Wiegand 26 bit

-             Bộ nhớ dữ liệu.

+ Bản ghi dành cho thẻ 500 đến 10.000.

+ Bộ nhớ các sự kiện khi không nối cổng truyền thông 2500 đến 7250.

-             Chế độ làm việc cưỡng bức.

-             Lập trình chế độ làm việc theo thời gian biểu.

-             4 ngõ vào riêng biệt

-             4 ngõ ra bao gồm 2 ngõ bằng rơ le và 2 ngõ bằng TTL

-             Có thể lập trình bằng bàn phím hoặc bằng phần mềm trên máy tính

-             Chế độ khoá cửa và mở cửa

-             Bao gồm 2 cổng truyền thông 1 RS232 và 1 RS422.

-             Cổng truyền thông có thể kết nối lên tới 32 kênh.

-             Tốc độ truyền của cổng RS 4800, 9600 ( mặc định ) và 19200bps

-             3 đèn LED mà xanh, đỏ, vàng chỉ thị trạng thái hoạt động

-             Chế độ mở cửa bằng cưỡng bức và bằng tín hiệu báo động.

2, Đầu đọc thẻ IP10

Giới thiệu.

Đầu đọc IP10/IP20 là loại đầu đọc thẻ không tiếp xúc với hình thức nhỏ gọn ưa nhìn, khoảng cách từ thẻ đến đầu đọc là 5-10cm.Đầu đọc được thiết kế dạng treo tường, dễ sử dụng, có thể lắp đặt được ở mọi vị trí. Bảng mạch của IP10/IP20 được phủ 1 lớp bảo vệ bằng keo epoxy nên nó có thể hoạt động rất tốt với mọi điều kiện môi trường. Với mặt nạ phía trước khác nhau nên rất phù hợp các điều kiện lắp đặt.

Bên trong IP10/IP20 có còi áp điện và 2 đèn LED mà xanh và đỏ đảm bảo chắc chắn cho hệ thống hoạt động ổn định.

Cấu hình.

·      Khoảng cách và thời gian đọc            : 5-10cm và 10ms

·      Nguồn cung cấp                                : DC 12V/150mA

·      Dạng dữ liệu đầu ra                           : Wiegand 26 bit, ABA track II, RS232C

·      Tín hiệu vào điều khiển còi báo động   : DC 0 đến 12v/50mA

·      Tín hiệu vào điều khiển LED                : DC 0 đến 12v/50mA

·      Đèn báo và còi                                    : 2 đèn LED màu đỏ và xanh, còi áp điện

·      Màu sắc                                              : Đen xám ánh ngọc

·      Môi trường làm việc                              : -35⁰C đến +65⁰C, độ ẩm 0 đến 90%

·      Kích thước phủ bì                                : WxHxD 46x124x23,5mm

·      Trọng lượng                                         : 160g

3, Khoá thả chốt.



·        Kích thước: 20(dài) x 35(rộng) x 40(cao) mm

·        Điện áp: 12V DC

·        Thời gian trễ: 0, 2.5, 5, 9 giây

·        Dòng: Khởi động 800 mA, chờ: 300 mA

·        Thích hợp với các loại cửa: Gỗ, Kính, Kim loại, Chống cháy.

·        Loại khoá: Fail Safe

4, Thẻ không tiếp xúc IPC80, IPC170.

Có thể sử dụng một trong hai loại thẻ IPC80 hoặc IPC170 với các thông số kỹ thuật chính sau:



·      Khoảng cách đọc: 5 ~10 cm

·      Chất liệu: PVC

·      Nhiệt độ làm việc: -30 ^oC ~ +65 ^oC

·      Kích thước:   IPC80:   54 x 86 x 0.8 mm

                         IPC170: 54 x 86 x 17 mm

·      Trọng lượng: IPC80:   5,5g

                        IPC170:  9g

5, Nguồn cấp cho hệ thống.

Chuyển đổi nguồn 220AC – 12DC, có thêm chức năng tự chuyển sang dùng Ắc quy khi mất điện, với ắc quy 12V – 7Ah có thể dùng từ 10 – 14h.



·        Điện áp đầu ra: 13V DC, 3.0 A

·        Điện áp đầu vào: AC 100V ~ 120V, AC 220V ~ 240V, DC 12V(Pin)

·        Chứng chỉ: FCC ClassB

·        Bảo vệ: Quá áp, quá dòng

·        Môi trường làm việc: 0 oC ~ 50 oC, độ ẩm: 10% ~ 90%

·        Kích thước: 215 mm(dài) x 295 mm(rộng) x 72 mm(cao)

6, Phần mềm quản lý, chấm công (Giao diện Tiếng Việt hoặc Tiếng Anh).

·      Quản lý hệ thống: Có khả năng quản lý hệ thống mạng các Controler tương thích với số lượng Controler lên đến 320 .

·      Điều khiển hệ thống: Có khả năng thiết lập tất cả các thông số của các Controler tương thích như: Bộ nhớ, Thời gian biểu vào ra, Ngày nghỉ, Chế độ đầu đọc, Chế độ khẩn cấp, Chế độ chống quay vòng thẻ, Quan hệ tín hiệu Vào\Ra, Đăng ký thẻ và dấu vân tay, Các chế độ cảnh báo….

·      Các chức năng cơ sở dữ liệu:

-             Quản lý nhân viên: Quản lý dữ liệu cá nhân từng nhân viên theo danh mục tổ chức phòng ban và các thông tin cá nhân khác.

-             Quản lý các nhóm truy nhập: Phân quyền vào ra chi tiết cho các nhóm.

-             Quản lý thời gian biểu chấm công: Có thể định nghĩa tối đa 10 thời gian biểu chấm công.

-             Quản lý đăng ký làm thêm giờ: Quản lý danh sách nhân viên đăng ký làm thêm giờ.

-             Chức năng chấm công: Có khả năng chấm công tự động một ca (làm hành chính) hoặc nhiều ca (làm ca). Tổng hợp dữ liệu, kết xuất các báo cáo chấm công một cách chi tiết(Thời gian đi muộn, Thời gian làm việc, Thời gian về sớm, Thời gian làm thêm giờ).

-             Quản lý người sử dụng hệ thống.

-          Sao lưu \ Phục hồi cơ sở dữ liệu.
